這種空壓機的空壓機電路可(1AX7-500型空壓機檢查方法參看圖1-10。操作時可按以下幾步進行。

1).確定故障的大體部位。機內它激繞組的兩個端點引線分別接在控制箱中的極性轉換開關上和橋式整流器上。

檢查時，可將這兩根導線中的任一根從電路上斷下來，用萬用表電阻檔測量這兩根導線之間的導通情況。

如果導通，則故障 是在控制箱內，如果不導通，說明故障發生在機光內。

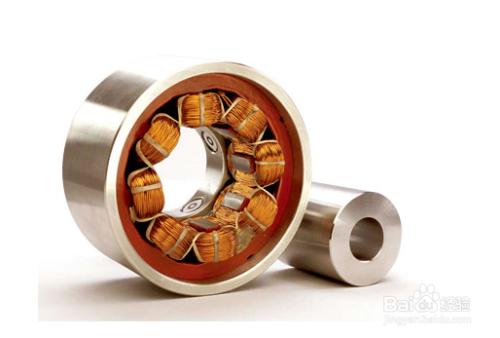

2).檢查它激繞組電路。檢查前先娶將空氣壓縮機拆開，重點查看每個主磁極上它激繞組之間的連接點、連接導線是否有斷開現象。

3).檢查控制箱內的空壓機電路。在微磁電路中，橋式整流器的直流側輸出的是直流電，交流側輸入的是交流電。

操作時，可先斷開交流側上一根與三柑異步空壓機定子繞組相連的導線(交流側上的另一根導線與空氣壓縮機輸入端上一根接線柱相連)，用萬用表交流檔測量這根導線與交流側上的另一根導線之間有無交說電壓。

如果沒有，說明與空壓機相連的這根導線已斷開，需要打開后端蓋查看。如果有，說明故障是發生在橋式整流器、可變電阻或換向開關上。

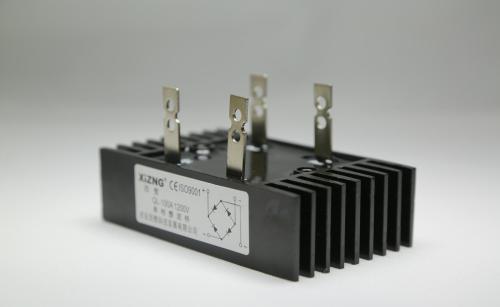

4).檢查橋式整流器。檢查前要先把各二極管上面的陽極導線取下，然后用萬用表電阻檔分別測量各二極管的好壞，可以判斷出橋式整流器工作是否正常。

5).檢查可變電阻和換向開關。可變電阻和換向開關串接在微磁電路的直流一側內，檢查這兩個元伴時，主要應往意它們上面各焊點、連接點以及各導線有無虛焊、松動、漸路等現象。

對于可變電阻，可以用萬用表RX?100檔，測量兩端電阻值和中間滑塊與某一端點之
