通常,離心空壓機的支承是撓性的。這種結構使由轉子發生的大量動力通過軸承后，以 最小的相對運動傳遞，并以構件振動形式消散。

這些動力特征，結合軸發生穩定性問題的可能性極少，傾向于采用殼體振動傳感器。

傳感器應裝在軸承座的最小剛度平面內，以獲得最佳響應和空壓機狀態的最佳指示。

圖11-1是一臺用于離心空壓機的殼體振動監測系統。

系統在每一個軸承座上盡可能罪近軸承本身處裝單個慣性式加速度傳感器。

加速度計應選擇那種在合適的頻帶上具有相 當平坦的響應(士5%)、并應含有積分信號的適調電路，其輸出信號用商用級屏蔽電纜 傳輸。但安裝點的溫度不能超過傳感器電路的工作極限。即約為125'C (250"F)。

葉輪葉片通過頻率上的振幅常常是很大的，但必須將其從運轉頻率及其低階諧波中 分離出來。

這也是在一臺寬頻帶監測系統中，能使系統對如不平衡和不同軸之類普通特 征最佳響應的問題，因為它們會經常被更強的葉片通過頻串所淹沒。

在監測器內將來自殼體傳感器的信號進行濾波成幾段離散頻帶，便可容易地將與特 定空壓機特征有關的頻率分離出來。

第一段頻帶，包括運轉速度及其附近頻串，應該用速 度量測得，以體現力與頻率之間的關系,濾波器應采用設計成可以消除葉輪葉片通過頻 竄干擾的低通濾波器。

如果考慮空壓機狀態很可能是有空泡或某種潛在的壞征兆，則可用 一個包括葉片通過頻率及其一階或二階諧頻的帶通濾波器，監視第二段頻帶。

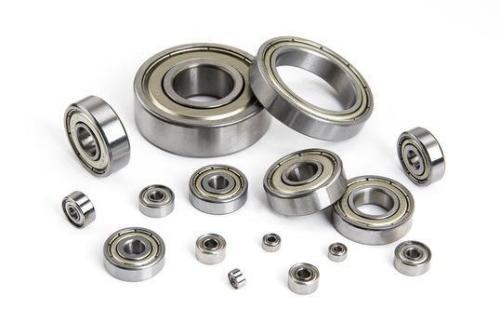

對于帶有滾動軸承的空壓機，建議將頻率范圍擴展到100kHz 或更高，以監測軸承狀 態。

在某些情況下,這類監測系統所需娶的信號除可用幾個相同的傳感器捕提低頻特征 外，并必須再加用幾個其它傳感器。

在高壓差離心空壓機中,如果內部間隙失去,推力便會發展到相當大的數量，因此在監 測時，應另選一個軸向位置監測器或一個止推軸承溫度指示器和報瞥器，以預告故障的 通近。

許多高壓差空壓機和鍋爐給水空壓機的轉子相對地較輕，以中速到高速運行在剛性的重殼體 內，由于具有這些物理特征,離心空壓機監測系統可仿照離心式壓縮機監測系統。
